|
長春恒力玻璃鋼防腐工程簡介
玻璃鋼防腐工程就是防止玻璃鋼產品的腐蝕壞掉，進行玻璃鋼防腐就是增加玻璃鋼產品的使用命，增加對消費者的服務年限，一次防腐很關鍵，玻璃鋼制品以其超強的抗腐蝕能力成為很多行業的傳輸介質，纖維纏繞玻璃鋼制品結構上分內襯層、結構層及外保護層三部分。其中，內襯層樹脂含量高，一般在70%以上，其內表面富樹脂層樹脂含量高達95%左右。通過對內襯所用樹脂的選擇，可使玻璃鋼制品在輸送液體時具有不同的耐腐蝕性能，從而滿足不同的工作需要；對需外防腐的場合，只需對外保護層樹脂進行認真選擇，便也可達到不同外防腐的使用目的。

玻璃鋼防腐工程工作原理
玻璃鋼防腐管的原理，玻璃鋼絕緣防腐管主要以玻璃鋼作為碳鋼管道的外防腐層,基本不承擔壓力作用,因此對樹脂的選擇主要以樹脂的化學性質和介電性能為依據。不飽和聚脂樹脂是具有多功能團的線形高分子聚合物,在其骨架主鏈上具有聚脂鏈鍵和不飽和雙鍵,而大分子兩端各帶有羧基和羥基。主鏈上雙鍵可以和乙烯基單體發生共聚交聯反應,使不飽和聚脂樹脂形成網狀的體型結構,從而起到耐腐蝕作用。對于不同的應用環境,可選擇耐熱型、耐化學腐蝕型、耐氣候型等樹脂,所以玻璃鋼防腐層具有很強的可設計性。鋼管道表面采用噴砂除銹方法,以增強鋼表面的活性和粘接面積。

玻璃鋼防腐工程施工方案

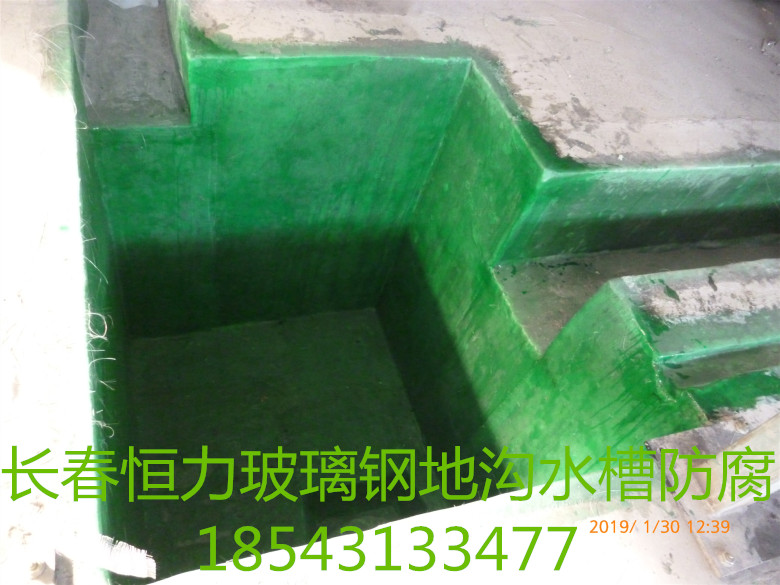

本工程為化糞池表面涂刷環氧玻璃鋼即三布五油。防腐工程具體施工分為以下幾個步驟：
1、準備工作：
①施工前確保水泥地面完全干透基礎平整，然后才能進行底油涂刷工作。
②準備施工所需玻璃鋼原材料及施工設備。
2、具體施工程序為三布五油，即底涂一遍待凝固后再刷一遍環氧，玻璃布一層，中涂一遍、玻璃布一層、中涂一遍、玻璃布一層最后再刷環氧一便封面即可。
3、成品保護：由于施工環境屬于池灌類，不利于環氧的固化成形，所以必須需要48小時的固化時間，待完全固化后即可使用。

人數計劃
1、專業防腐施工人員5名
2、領班1名 （施工工具自備）

質量要求
1、按實際現場做好各個環節的施工工作，互檢和專檢以達到質量要求。
2、施工期間施工人員要對自己的本職工作負責，使工作質量不斷提高。
安全措施
1、由于施工所用原材料為易燃物品，所有進入現場的施工人員都不得吸煙，嚴禁煙火。
2、施工人員進入現場遵守各項規章制度，聽從領班安排。
3、在進行涂刷瓷釉時現場必須設有通風機進行送新風保持水池內空氣新鮮，或佩戴防毒面具以便于更好的施工。
玻璃鋼防腐工程施工工藝
作業條件
施工環境溫度以5—25℃為宜，相對濕度不大于80%，玻璃鋼施工前嚴格檢查地面基礎是否平整，在地面不完全干透的情況下不能進行施工由于施工環竟在地下室所以必要時設有通風及低壓照明設施。
基層表面要求
混凝土表面應堅固、密實、平整，不應有起砂、起殼、裂紋等現象。水池內壁等基礎采用混凝土一次抹好，陰陽角應做成斜角或圓角，以達到方便施工的目的。

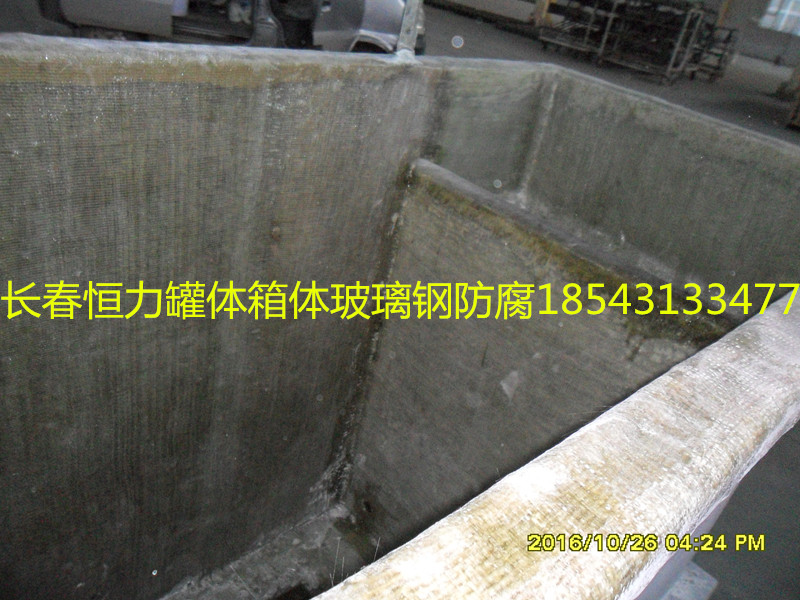

玻璃鋼防腐工程工藝操作
1、配制耐環氧樹脂的容器應保持清潔、干燥、無油污。
2、配制膠料時，每次配制量應根據工程量及操作人數而定，隨用隨配。
3 、環氧樹脂由酒精和T31配制達到固化程度，程序如下：在容器中取定量的環氧樹脂，然后加入T31固化劑充分攪拌均勻，配好后在30分鐘內用完。
4、涂刷玻璃布層數為三遍，第一道涂刷完畢進行第二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。
質量要求
1、環氧防腐施工完畢后表面色澤均勻無漏涂氣泡等現象出現。
2、耐腐蝕層表面光滑平整，增強層的凹凸部分高差不得超過壁厚的20%。
成品保護
1、不允許在防腐層上進行強度檢查，以免測試的小孔給成品帶來不利影響。但可將具有酸堿物質滴灑在表面進行防腐性能測試。
2、嚴防焊接火花掉在成品表面，如有接觸時必須設襯板或鐵板做為防護。
3、保質期：我公司對施工工程質量保質期均為壹年。
|
